99.特注1000ｍL/min MB発生ノズル特徴（テフロン製）

テフロン製：小型ノズルの特徴
　　　　　特注1000ｍL/min


　(有)OKエンジイアリングの松永です。

　吐出量1000ｍL/minのテフロン製のマイクロバブル発生ノズルが完成しました。
納品までに（１）真空度、（２）エアーの自吸量、（３）マイクロバブルの発生状況を調べました。
　今回も興味深いことがありました。　以下に述べます。

（１）真空度ーー95.5％
 　①ノズル撹拌部の真空度が非常に高い。水圧0.2MPaで真空度は94％になり、
　　　0.3MPaでは95.5％になりました。

水圧　MPa	真空度　-MPa
0	0
0.05	0.027
0.1	0.048
0.15	0.071
0.2	0.094
0.25	0.095
0.3	0.0955

（２）エアーの自吸量ーーー吐出量の130％
　　①1000ｍL/minのノズルは自吸量の不連続がありませんでした。
　　　OKE-MB01FJ、OKE-MB03FJ、OKE-MB04FJは前に書いた通り、0.15MPa　
　　　近傍で自吸量が不連続になっていました。なぜ、今回連続になったのか、今
　　　後解明する必要があります。
　　②自吸量が非常に多い。
　　　0.11MPa でエアーの自吸量が吐出量を超えている。
　　　0.15MPa でエアーの自吸量が１．３L/minです。

特注1000ｍL/min自吸量
	水圧MPa	自吸量L/min
	0.00	0.00
	0.05	0.60
	0.10	0.90
	0.15	1.30
	0.20	1.40
	0.25	1.50
	0.30	1.60

（３）マイクロバブルの発生状況
　　①ジャグジー状態でも、マイクロバブルが発生します。　
　　　　
　　　　ジャグジー状態で運転していて、薄らと濁っているようだったので、透明グラ
　　　　スに水を汲んで蛍光灯にかざすと、目視で確認できました。非常に細かいマ　
　　　　イクロバブルです。　　
　　　　　30μ以下に見えました。色々と応用がありそうです。
　　　　　1000ｍL/minのノズルはジャグジー状態の泡も比較的小さいので、マイク　
　　　　ロバブルが発生しやすいのかもしれません。
　　　　　真水でのジャグジー状態ではマイクロバブルはほとんど発生しないと思っ
　　　　ていました。
　　　　　
　　　　　この時の水圧は約0.29MPaでした。
　　　　　翌日、0.15MPaで発生するかテストしました。目視でマイクロバブルを確認
　　　　できました。
　　　　　

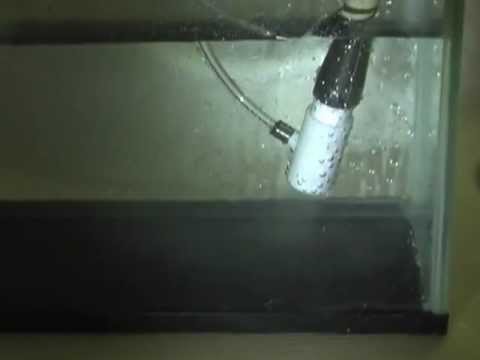

　　②マイクロバブル発生状況をビデオ撮影しましたので見てください。
